在現代工業制造與質量控制領域,精密測量儀器是不可或缺的核心工具。廣州市廣精精密儀器有限公司作為專業的精密儀器供應商,其產品線覆蓋了從幾何尺寸到材料性能的廣泛測量需求。本文將對其展示的核心產品系列進行系統性介紹,幫助用戶理解各類儀器的功能與應用場景。
一、形狀與位置公差測量儀器
此類儀器專注于評估工件的宏觀幾何精度,是保證裝配與功能性的關鍵。

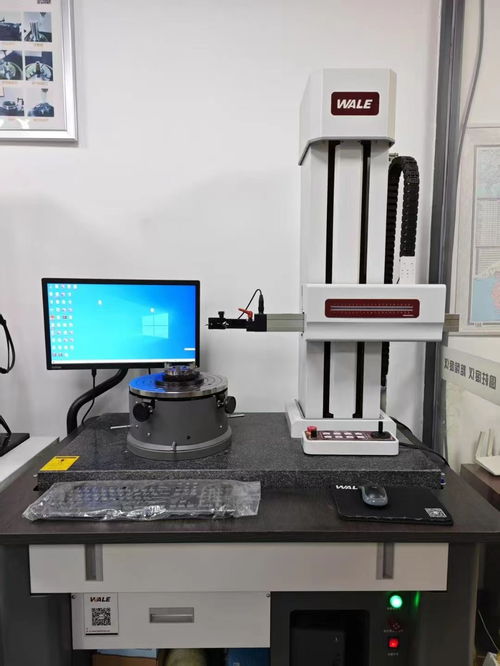

- 圓柱度儀與圓度儀:兩者常被并提,但側重點不同。圓度儀主要用于精確測量回轉體工件(如軸、孔)橫截面的圓度誤差,即實際輪廓與理想圓的偏離程度。而圓柱度儀的功能更為全面,它不僅能測量圓度,還能評估圓柱體表面的母線直線度、素線平行度等,從而給出工件的整體圓柱度誤差,對高精度軸承、液壓缸等零件至關重要。
- 輪廓儀:用于測量工件表面輪廓形狀的精密儀器。它通過高精度的探針沿工件表面劃過,記錄其微觀和宏觀的輪廓曲線。輪廓儀不僅可以測量形狀誤差(如直線度、圓弧輪廓度),還能進行尺寸測量(如距離、角度、半徑),廣泛應用于汽車凸輪軸、葉片、精密模具等復雜輪廓零件的檢測。
二、表面質量與微觀形貌測量儀器
這類儀器關注工件表面的微觀特性,直接影響零件的摩擦、磨損、密封和疲勞性能。
- 粗糙度儀:專門用于測量和評定工件表面粗糙度參數的儀器。它通過探針在工件表面移動,將微觀不平度轉化為電信號,進而計算出Ra(算術平均偏差)、Rz(最大高度)等一系列關鍵參數。是機械加工、拋光、研磨等工藝表面質量控制的必備工具。
三、三維空間尺寸測量系統
這是實現復雜零件尺寸、位置度全面檢測的現代化解決方案。
- 三坐標測量機:作為幾何量測量領域的“萬能儀器”,三坐標測量機通過三個方向(X, Y, Z)的精密導軌和探測系統,能夠對工件的尺寸、形狀和位置公差進行快速、高精度的綜合測量。它適用于各種復雜箱體、齒輪、模具等零件的首件檢測、過程控制與成品驗收。
- 關節臂測量機:一種便攜式、高靈活性的三坐標測量設備。其由多個旋轉關節連接而成,形似機械臂,可在車間現場對大型、重型或難以移動的工件(如汽車車身、航空航天部件)進行三維測量,彌補了傳統固定式三坐標測量機在靈活性上的不足。
四、專用與輔助測量設備
針對特定工藝或需求的儀器,提升制造與檢測效率。
- 刀具預調儀:用于在機床外部預先精確測量和設定數控加工中心、車削中心等所用刀具(包括銑刀、鉆頭、鏜刀)的幾何參數(如長度、直徑、徑向/軸向補償值)。將設定好參數的刀具裝入機床,可大幅減少試切時間,提高加工精度與效率。
- 影像測量儀與投影儀:兩者都屬于非接觸式光學測量儀器。
- 投影儀(輪廓投影儀):利用光學投影放大原理,將工件輪廓投影到屏幕上,與標準輪廓圖進行比對,或通過工作臺移動進行尺寸測量,特別適合薄片狀、易變形零件的輪廓和尺寸快速檢測。
- 影像測量儀(又名視頻測量儀或二次元):集成了高分辨率CCD相機、精密運動平臺和圖像處理軟件。它不僅能進行二維尺寸的快速、精確測量(如長、寬、孔距、角度),高端型號還可通過激光或探針實現簡單的高度測量,適用于PCB板、電子元件、五金沖壓件等領域的批量檢測。
五、材料性能與厚度測量儀器
這部分儀器側重于材料的物理、機械特性評估。
- 測厚儀:用于測量材料或涂層厚度的儀器,種類繁多,包括超聲波測厚儀(用于金屬、塑料等)、涂層測厚儀(用于測量基體上的油漆、鍍層等)、以及用于薄膜、紙張等的專用測厚儀。
- 試驗機與硬度計:雖然常歸于材料測試領域,但在精密制造企業中也至關重要。
- 試驗機(如萬能材料試驗機):用于測試材料的拉伸、壓縮、彎曲、剪切等力學性能,獲取強度、彈性模量等數據。
- 硬度計:通過壓入法(如洛氏、維氏、布氏)或回彈法,快速測定材料表面硬度,是評價材料熱處理效果、耐磨性的常用手段。
###
廣州市廣精精密儀器有限公司展示的上述產品,構成了一個從微觀表面到宏觀幾何,從尺寸測量到性能測試的完整精密測量生態系統。選擇合適的測量設備,需要根據具體的工件特性(尺寸、形狀、材料)、測量要求(精度、參數、效率)以及應用環境(實驗室或車間現場)進行綜合考量。科學配置這些精密儀器,是企業提升產品質量、優化生產工藝、實現智能制造的關鍵基石。
